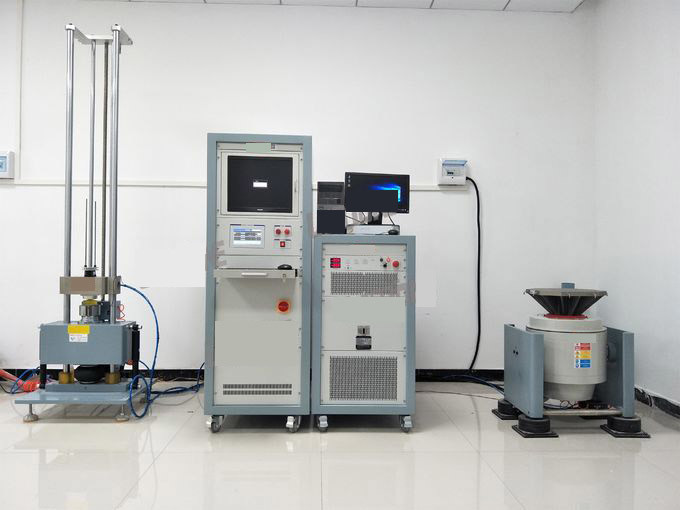

UN38.3 IEC 62133 इलेक्ट्रोमैग्नेटिक वाइब्रेशन टेस्ट बेंच बैटरी टेस्टिंग उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | GAOXIN |
| प्रमाणन: | ISO |
| मॉडल संख्या: | GX-600-ZD |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | गैर-धूमन लकड़ी के बक्से |
| प्रसव के समय: | 25 कार्य दिवसों |
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| हाई लाइट: | battery testing instruments,battery testing machine |
||
|---|---|---|---|
उत्पाद विवरण
UN38.3 IEC 62133 इलेक्ट्रोमैग्नेटिक वाइब्रेशन टेस्ट बेंच बैटरी टेस्टिंग उपकरण
बैटरी के लिए UN38.3 IEC 62133 स्टैंडर्ड बेस इलेक्ट्रोमैग्नेटिक वाइब्रेशन टेस्ट बेंचचयन सूत्र और कंपन जनरेटर संरचना
टेस्ट प्रकार: साइनसोइडल कंपन; यादृच्छिक कंपन
आवृत्ति रेंज: 2-4000HzFormula: A (g) = (2 )f) 2Dcm / 980 D A = 0.002DmmF2 D = A / 0.002F2 F = M (kg) × A (g)
सिस्टम सिद्धांत आरेख
टेस्ट सॉफ्टवेयर
डिजिटल कंपन नियंत्रक फ़ंक्शन
रैंडम कंट्रोल (रैंडम)
उपयोगकर्ता द्वारा परिभाषित पावर स्पेक्ट्रम (लक्ष्य स्पेक्ट्रम संपादक द्वारा विकसित) के अनुसार, यादृच्छिक नियंत्रण, गॉसियन रैंडम सिग्नल को लगातार आउटपुट करने के लिए ट्रांसफर फंक्शन इक्वलाइजेशन विधि को अपनाता है, और रियल-टाइम सटीक मल्टी-चैनल बंद-लूप नियंत्रण को जल्दी से निष्पादित करता है। अंतर्निहित अनुकूली नियंत्रण एल्गोरिदम का उपयोग सिस्टम पर किया जा सकता है। अशुद्धता, प्रतिध्वनि आवृत्ति, और भार परिवर्तन जल्दी प्रतिक्रिया करते हैं।
फ़्रीक्वेंसी रेंज: 0 ~ 4800Hz, 18750Hz तक विस्तारित
रिज़ॉल्यूशन: 100,200,400,800,1600,3200 लाइनें
प्रदर्शन की नियंत्रण सीमा:> 90dB
नियंत्रण रणनीति: एकल चैनल नियंत्रण, भारित औसत, अधिकतम, न्यूनतम
ज्या
साइन एनालॉग गुणवत्ता के साइनसॉइडल और साइनसोइडल स्वीप संकेत प्रदान करता है और साइनसोइडल तरंग के आयाम को नियंत्रित करता है। निवासी स्तर, निवासी आवृत्ति सेट की जा सकती है और समय या साइनसॉइडल सिग्नल चक्र की संख्या निर्धारित करके निवास की अवधि निर्धारित की जा सकती है।
आवृत्ति रेंज: 1 हर्ट्ज ~ 5000 हर्ट्ज, एक्सपेंडेबल से 10000 हर्ट्ज तक
बंद लूप समय: 5ms
हार्मोनिक विरूपण: <-100dB
स्वीप मोड: रैखिक स्वीप 0 ~ 6000 हर्ट्ज / मिनट
लॉगरिदमिक स्वीप 0 ~ 100 अक्टूबर / मिनट
स्वीप दिशा: ऊपर और नीचे स्वीप करें
स्वीप अवधि: आवृत्ति, समय स्वीप करने के लिए सेट किया जा सकता है
जाँच रिपोर्ट
शब्द प्रारूप या PDF प्रारूप परीक्षण रिपोर्ट फ़ंक्शन को जल्दी से जनरेट करने के लिए एक-क्लिक का समर्थन करें, आप वर्तमान परीक्षण परिणामों को प्राप्त करने के लिए रिपोर्ट जनरेशन बटन पर क्लिक कर सकते हैं। मूल परीक्षण नियंत्रण फ़ंक्शन विवरण से लेकर विशिष्ट परीक्षण सेटअप मापदंडों तक, नियंत्रण लक्ष्य स्पेक्ट्रम वक्र से परीक्षण समय डोमेन और आवृत्ति डोमेन वक्र तक। यह आपके लिए विभिन्न परीक्षण रिपोर्ट विनिर्देशों के अनुसार संशोधित करने और बनाने के लिए सुविधाजनक है। यह सीधे प्रिंट कर सकता है और पूर्वावलोकन प्रिंट कर सकता है, और ऑनलाइन भेजा जा सकता है।
| विद्युत चुम्बकीय उत्तेजना जनरेटर | ||||||
| अधिकतम साइनसोइडल उत्तेजना बल | 300Kg.f चोटी | |||||
| अधिकतम यादृच्छिक उत्तेजना बल | 300Kg.f r.ms | |||||
| अधिकतम प्रभाव उत्तेजना बल | 600Kg.f चोटी | |||||
| आवृत्ति सीमा | DC1 H 3000 हर्ट्ज | |||||
| अधिकतम विस्थापन | 25 मिमी पीपी | |||||
| अधिकतम गति | 1.8 एम / एस | |||||
| अधिकतम त्वरण | 100 जी (980 मीटर / एस 2) | |||||
| पहला क्रम गुंजयमान आवृत्ति | 2500Hz | |||||
| एफ = एमए | ||||||
| 5G (49m / s2) | 10g (98m / s2) | 20G (196m / s2) | 30G (294m / s2) | |||
| 57 किग्रा | 27kg | 12 किलो | 7kg | |||
| अधिकतम भार (डायनामिक सर्कल) | 120 किग्रा | |||||
| कंपन अलगाव आवृत्ति | 2.5 हर्ट्ज | |||||
| चलती कुंडल व्यास (काम की सतह व्यास) | Ф150 मिमी | |||||
| कार्यक्षेत्र विस्तार काउंटरटॉप | 400 * 400 मिमी | |||||
| विस्तारित काउंटरटॉप समकक्ष गुणवत्ता | 15 किग्रा | |||||
| गतिशील द्रव्यमान | 3 किलो | |||||
| विस्तारित तालिका शीर्ष लोड | 90kg | |||||
| काउंटरटॉप पेंच | 13 × M8 | |||||
| चुंबकीय रिसाव | <10gauss | |||||
| उपकरण का आकार | 750mm × 560mm × 670mm | |||||
| उपकरण वजन | लगभग 460 किग्रा | |||||
| SA-3K डिजिटल स्विचिंग पावर एम्पलीफायर | ||||||
| निर्गमन शक्ति | 4kVA | |||||
| आउटपुट वोल्टेज: | 100V | |||||
| आउटपुट करेंट: | 30A | |||||
| शोर अनुपात का संकेत: | ≥65dB | |||||
| हार्मोनिक विरूपण (प्रतिरोधक भार): | <1.0% | |||||
| आउटपुट वोल्टेज माप त्रुटि: | ≤5% | |||||
| आउटपुट वर्तमान माप त्रुटि: | ≤5% | |||||
| उत्पादन वर्तमान शिखा कारक: | ≥3 | |||||
| डीसी स्थिरता: | उत्पादन शून्य बहाव 50mv / 8h से अधिक नहीं है | |||||
| आवृत्ति प्रतिक्रिया 5-3500Hz: | ± 3dB | |||||
| एम्पलीफायर का आकार | 720mm × 545mm × 1270 मिमी | |||||
| वजन | 230kg | |||||
| सर्वो सुरक्षा प्रणाली | ||||||
| समारोह | तापमान, हवा का दबाव, अधिक विस्थापन, ओवर-वोल्टेज, ओवर-करंट, इनपुट अंडर-वोल्टेज, बाहरी दोष, नियंत्रण शक्ति, तर्क दोष, इनपुट की कमी। | |||||
| डिजिटल कंपन नियंत्रक VCSusb-2 | ||||||
| हार्डवेयर की समाकृति | 2 चैनल इनपुट, 1 आउटपुट चैनल | |||||
| कंप्यूटर पर नियंत्रण रखें | मूल लेनोवो कंप्यूटर, एलसीडी डिस्प्ले (कीबोर्ड / ऑप्टिकल माउस सहित) | |||||
| सॉफ्टवेयर | समय डोमेन और फ़्रीक्वेंसी डोमेन विश्लेषण, सिग्नल स्रोत, साइन स्वीप विश्लेषण आदि के लिए चीनी / अंग्रेजी ऑपरेशन, यह स्वचालित रूप से WORD परीक्षण रिपोर्ट, सिग्नल और डेटा डिस्प्ले, स्टोरेज, सेट टेस्ट मापदंडों और विश्लेषण कार्यों को उत्पन्न कर सकता है। | |||||
| संचालन व्यवस्था | विंडोज 2000 / एक्सपी | |||||
| एक्सेलेरोमीटर B & W | फ्रीक्वेंसी रेंज: 1-12000Hz संवेदनशीलता: 50mv / जी तापमान सीमा: -24 - 250 ° C | |||||
| BL-300 शीतलन प्रशंसक (स्पीकर के साथ) | ||||||
| प्रशंसक शक्ति: | 1.1 किलोवाट | |||||
| बहे | 1404m3 / एच | |||||
| हवा का दबाव | 1000Pa | |||||
| आवश्यक बिजली का सामान: | ||||||
| बिजली की आपूर्ति | 3 चरण, 380 वी / 50 हर्ट्ज, 15 केवीए | |||||
| मद | विवरण | मात्रा |
| 1 | हिलती हुई मेज | एक सेट |
| विद्युत चुम्बकीय उत्तेजना जनरेटर | एक सेट | |
| BL-300 शीतलन प्रशंसक (साइलेंसर सहित) | एक सेट | |
| 2 | डिजिटल स्विचिंग पावर एम्पलीफायर | एक सेट |
| SA-3 डिजिटल स्विचिंग पावर एम्पलीफायर | एक सेट | |
| सर्वो सुरक्षा प्रणाली | एक सेट | |
| उत्तेजना बिजली की आपूर्ति | एक सेट | |
| 3 | डिजिटल कंपन नियंत्रक | एक सेट |
| डिजिटल कंपन नियंत्रक मेजबान | एक सेट | |
| सिस्टम त्वरण सेंसर | 1 टुकड़ा | |
| कंप्यूटर पर नियंत्रण रखें | एक सेट | |
| नियंत्रण सॉफ्टवेयर स्थापना सीडी | एक सेट | |
| 4 | यादृच्छिक लगाव | एक सेट |
| एक्सटेंशन केबल, डक्ट | एक सेट | |
| परिचालन निर्देश, निरीक्षण रिपोर्ट, प्रमाण पत्र, रखरखाव मैनुअल आदि। | एक सेट | |
| सहायक विशेष उपकरण | एक सेट | |
| कंपन बार / मनका दबाना | एक सेट | |
| भिगोना एयरबैग | 4 पीस |
